塑膠模具設計——用心造，自然好。

   1．對所設計模具注塑加工之產品進行可行性分析，以電腦機箱為例，首先將各組件產品圖紙利用設計軟件進行組立分析，即我們工作中所說的套圖，確保在模具設計之前各產品圖紙的正確性，另一方面可以熟悉各組件在整個機箱中的重要性，以確定重點尺寸，這樣在模具設計中很有好處的，具體的套圖方法這里就不做詳細的介紹了。

   2．在產品分析之后所要進行的工作，對產品進行分析采用什么樣的模具結構，并對產品進行排工序，確定各工序沖工內容，并利用設計軟件進行產品展開，在產品展開時一般從后續工程向前展開，例如一產品需要量五個工序，沖壓完成則在產品展開時從產品圖紙開始到四工程、三工程、二工程、一工程，并展開一個圖形后復制一份再進行前一工程的展開工作，即完成了五工程的產品展開工作，然后進行細致的工作，注意，這一步很重要，同時需特別細心，這一步完成的好的話，在繪制模具圖中將節省很多時間，對每一工程所沖壓的內容確定好后，包括在成型模中，產品材料厚度的內外線保留，以確定凸凹模尺寸時使用，對于產品展開的方法在這里不再說明，將在產品展開方法中具體介紹。

   3．塑膠模具備料，依產品展開圖進行備料，在圖紙中確定模板尺寸，包括各固定板、卸料板、凸凹模、鑲件等，注意直接在產品展開圖中進行備料，這樣對畫模具圖是有很大好處的。

  4．在備料完成后即可全面進入模具圖的繪制，在備料圖紙中再制一份出來，進行各組件的繪制，如加入螺絲孔，導柱孔，定位孔等孔位，并且在沖孔模中各種孔需線切割的穿絲孔，在成型模中，上下模的成型間隙，一定不能忘記。

   5．在以上圖紙完成之后，其實還不能發行圖紙，還需對塑膠模具圖紙進行校對，將所有配件組立，對每一塊不同的模具板制作不同的圖層，并以同一基準如導柱孔等到進行模具組立分析，并將各工序產品展開圖套入組立圖中，確保各模板孔位一致以及折彎位置的上下模間隙配合是否正確。

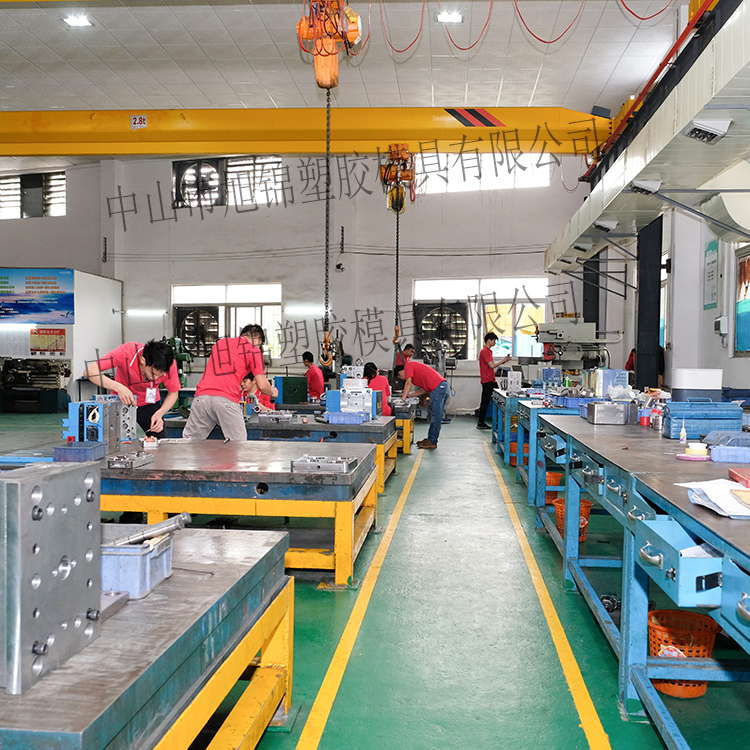

   旭錦塑膠模具作為一家制作塑膠模具，注塑模具，模具研發，模具設計，專注高精密模具加工制造。誠摯歡迎各界朋友到我司參觀考察，指導工作和洽談業務，我們也將竭誠為你提供高質量的產品跟周到的服務。
